大连模具加工工艺都需要哪些标准

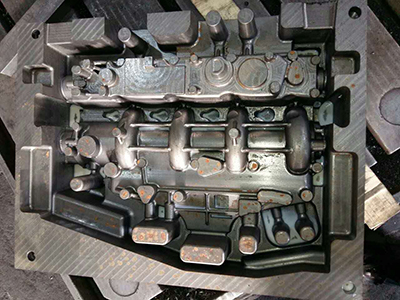

加工预留量原则:需要热处理加工的工件,热处理前外形备料尺寸单边加0.25mm的磨床余量,模仁、镶件需要CNC粗加工的部分,单边预留余量0.2mm,钳工铣床粗铣外形单边预留余量0.3-0.5mm,线割后需要磨床加工的工件,成型部位单边预留0.05mm,外形开粗单边预留0.1mm的磨削余量; CNC精加工、电脉冲后要镜面抛光,单边留0.03mm的抛光余量。 2.3加工精度要求:模具尺寸的制造精度应在0.005~0.02mm范围内;垂直度要求在0.01~0.02mm范围内;同轴度要求在0.01~0.03mm范围内;动、定模分型面的上、下两平面的平行度要求在0.01~0.03mm范围内。合模后,分型面之间的间隙小于所成型塑料的溢边值。其余模板配合面的平行度要求在0.01~0.02mm范围内;固定部分的配合精度一般选用0.01~0.02mm范围内;小芯子如果无对插要求或对尺寸影响不大可取双边0.01~0.02mm的间隙配合;滑动部分的配合精度一般选用H7/e6、H7/f7、H7/g6三种。 注意: 镜面上如有做了挂靠台阶的镶件,配合不能太紧,否则在镶件从正面往后退敲打时,用来敲打的工具易碰坏镜面,如不影响产品尺寸,可取双边0.01~0.02mm的间隙配合。
在设计浇注系统时,首先是选择浇口地位置。浇口位置选择直接关系注塑成型到产品成型质量及注射过程地顺利进行,浇口位置地选择应遵循以下原则: 注塑机械浇口位置应尽量选择在分型面上,以便于模具加工及使用时浇口地清理; 浇口位置注塑模具设计距型腔各个部位地距离应尽量一致,并使具流程为最短; 浇口地位置应保证塑料流入型腔时,对塑料注塑型腔中宽畅,厚壁部位。
